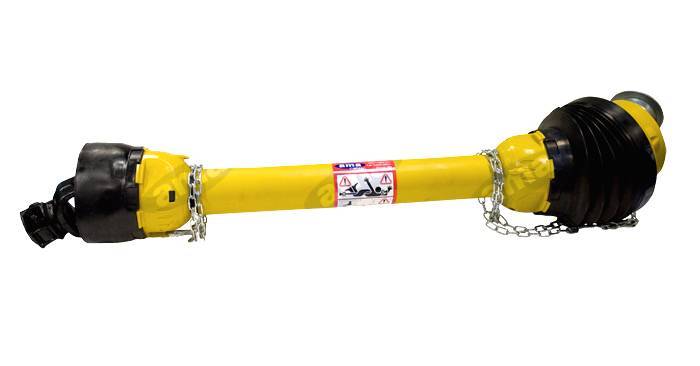

Homokinetická kĺbová hriadeľ single 1000 mm / 47kW

Kardanová hriadeľ určená pre pohon príslušenstva v poľnohospodárstve. Tieto kardanové hriadele sa vyrábajú v Taliansku vo firme AMA Cardan, ktorá patri do grupy AMA SpA. Jedna sa o kvalitné výrobky, ktoré spĺňajú všetky certifikačné požiadavky pre Európu.

Prenos sily

Pred zakúpením kardanové hriadele je nutné poznať sily, ktoré bude hriadeľ prenášať. Dobré je poznať výkon traktora na vývodovej hriadeli. Toto je v podstate najväčšia sila, ktorú dokáže traktor vyvinúť a teda aj najväčšia sila, ktorá s moze ist na kardan. Dôležitejšie však je poznať výkon príslušenstva teeda silu, ktorá s je potrebná pre pohon príslušenstva. Jina sila je potreba pre pohon čerpadla na postrekovači jina pre pohon veľkého mulčovače. Nesprávnym výberom hriadele bud zbytočne platíte za silný kardan, ktorého prenosovú silu nevyužijete, alebo v opačnom prípade pri poddimenzovaniu hriadele ju zničíte pri prvom použití. Dôležité sú aj otáčky, pri ktorych príslušenstvo pracuje. V špecifikáciách u každého kardanu nájdete prenosové sily pre dany kardan ako pre otáčky 540 rpm, tak pre 1000 rpm. Pri výbere sa riaďte výkonom príslušenstva je lepší ľahko predimenzovať. Uvádzané prenosové sily sú určené pre bežnú prevádzku.

Zistenie dĺžky

Dĺžku kardanových hriadeľov od tohto výrobcu meriame celkovú od konca ku koncu v stiahnutom stave. Správnu dĺžku zistíme tak, že si nasadíme požadované príslušenstvo na stroj, dáme ho do polohy kedy je najmenšia vzdialenosť medzi vývodovým hriadeľom na traktore a hriadeľom na príslušenstvu, zmeriame si vzdialenosť koncov hriadeľov. K tejto vzdialenosti pridáme cca 5 cm a máme požadovanú dĺžku.

Výsun kardanové hriadele

Kardanové hriadele AMA sú teleskopické. Vysunutie je zabezpečené dvomi do seba zajíždějícími trubkami v tele hriadeľa. Max odporúčaný výsun hriadele pre zachovanie prenosové sily je o 1/3 dĺžky rúrok. Dĺžka trubiek je veľmi variabilná vzhľadom ku kategórii kardanu / veľkosti kĺbov ak dĺžke kardanu.

Krátenia kardanových hriadeľov

Kardanové hriadele je možné krátiť. Krátenie hriadeľa sa vykoná postupným skrátením oboch kovových trubiek hriadeľa a dvoch plastových krytov. Všetky súčasti by mali byť skrátené o rovnakú dĺžku. Pre zachovanie prenosové sily musí byť zachovaná dostatočná dĺžka rúrok.

Pracovný uhol

Štandardné kardanové hriadele môžu stabilne pracovať pri uhle do maximálne 25°. Krátkodobo je možné hriadeľ použiť do 45°, taký uhol je však povolený na maximálne 5 minút práce. Pri potrebe väčšieho uhla napríklad pri zatáčaní je nutné hriadeľ odpojiť. Homokinetické kardanové hriadele sú na jednej, alebo na oboch stranách opatrené homokinetickými kĺbom. Tento kĺb je špeciálne navrhnutý k tomu, aby prenášal pohon pri maximálnom uhle do 50° dlhodobo a do 80° pri krátkodobom vyhnutie. Pri potrebe väčšieho uhla napríklad pri zatáčaní je nutné hriadeľ odpojiť.

Nasadenie kardanových hriadeľov

kardanový hriadeľ má na svojom tele označený smer nasadenia. Jednoduchý obrázok ukazuje, ktorý koniec patrí na traktorovú stranu a ktorý na stranu príslušenstvo. Pre životnosť kardanu je dobré zachovávať správne zapojenie kardanu.

Údržba

Kardanové hriadele AMA je nutné pravidelne udržiavať. Pravidelne kontrolujte čistotu celého zariadenia, v prípade zašpinenia odstráňte nečistoty. Pravidelne mažte kríža kĺbov, kryty kardanu a rúrky pomocou mazníc na nich umiestnených. Dodržujte mazacie intervaly podľa návodu na obsluhu. Pravidelne tiež ošetrujte hriadeľa na traktore a na príslušenstvo. Pravidelne kontrolujte hriadele a kryty proti poškodeniu, používanie poškodené hriadeľa môže spôsobiť škody na majetku alebo na zdraví.
