kardanová hriadeľ s voľnobežkou, 700 mm, 26 kW

kardanová hriadeľ s voľnobežkou, 700 mm, 26 kW
Výrobca:
Katalógové číslo: 01713
EAN: 8023453017137

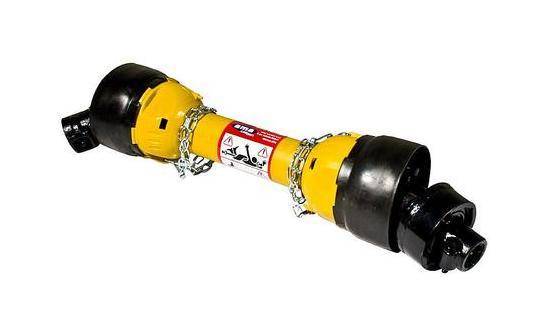

Obrázek k výrobku 54194 - kardanová hřídel s volnoběžkou
Klikni pre zobrazenie väčšieho obrázku
Obrázek k výrobku 54194 - kardanová hřídel s volnoběžkou

Kardanová hriadeľ určená pre pohon príslušenstva v poľnohospodárstve. Tento kardan je opatrený bezpečnostným prvkom voľnobežnou spojkou.


prenos sily

Pred zakúpením kardanové hriadele je nutné poznať sily, ktoré bude hriadeľ prenášať. Dobré je poznať výkon traktora na vývodovej hriadeli. Toto je v podstate najväčšia sila, ktorou dokáže traktor vyvinúť a teda aj najväčší sila, ktorá môže ísť na kardan. Dôležitejšie však je poznať Výkon príslušenstvo a teda sila, ktorá je potrebná pre pohon príslušenstva. Iná sila je potreba pre pohon čerpadla na postrekovači a iná pre pohon veľkého mulčovače. Nesprávnym výberom hriadele buď zbytočne platíte za silný kardan, ktorého prenosovú silu nevyužijete, alebo v opačnom prípade pri poddimenzovaniu hriadeľa ju zničíte pri prvom použití. Dôležité sú tiež otáčky, pri ktorých príslušenstva pracuje. Vo špecifikáciách u každého kardanu nájdete prenosové sily pre daný kardan ako pre otáčky 540 rpm, tak pre 1000 rpm. Pri výbere sa teda riaďte výkonom príslušenstva a je lepšie ľahko predimenzovať. Uvádzané prenosové sily sú určené pre bežnú prevádzku.

zistenie dĺžky

Dĺžku kardanových hriadeľov od tohto výrobcu meriame celkovú od konca ku koncu v stiahnutom stave. Správnu dĺžku zistíme tak, že si nasadíme požadované príslušenstvo na stroj, dáme ho do polohy kedy je najmenšia vzdialenosť medzi vývodovým hriadeľom na traktore a hriadeľom na príslušenstvo, zmeriame si vzdialenosť koncov hriadeľov. K tejto vzdialenosti pridáme cca 5 cm a máme požadovanú dĺžku.

Výsun kardanové hriadele

Kardanové hriadele AMA sú teleskopické. Vysunutie je zabezpečené dvomi do seba zajíždějícími rúrkami v tele hriadeľa. Max odporúčaný výsuve hriadele pre zachovanie prenosové sily je o 1/3 dĺžky rúrok. Dĺžka rúrok je veľmi variabilný vzhľadom ku kategórii kardanu / veľkosti kĺbov ak dĺžke kardan.

Krátenie kardanových hriadeľov

n

Kardanové hriadele je možné krátiť. Krátenie hriadele sa vykoná postupným skrátením oboch kovových trubiek hriadeľa a oboch plastových krytov. Všetky súčasti by mali byť skrátené o rovnakú dĺžku. Pre zachovanie prenosové sily musia byť zachovaná dostatočná dĺžka rúrok.

pracovný uhol

Štandardné kardanové hriadele môžu stabilne pracovať pri uhle do maximálne 25 °. Krátkodobo je možné hriadeľ použiť do 45o, taký uhol je však povolený na maximálne 5 minút práce. Pri potrebe väčšieho uhle napríklad pri zatáčaní je nutné hriadeľ odpojiť.

Nasadenie kardanových hriadeľov

kardanová hriadeľ má na svojom tele označený smer nasadenia. Jednoduchý obrázok ukazuje, ktorý koniec patrí na traktorovú stranu a ktorý na stranu príslušenstvo. Pre životnosť kardanu je dobré zachovávať správne zapojenie kardanu.

údržba

Kardanové hriadele AMA je nutné pravidelne udržiavať. Pravidelne kontrolujte čistotu celého zariadenia, v prípade zašpinenia odstráňte nečistoty. Pravidelne mažte kríža kĺbov, kryty kardanu a rúrky pomocou mazníc na nich umiestnených. Dodržujte mazacie intervaly podľa návodu na obsluhu. Pravidelne tiež ošetrujte hriadeľa na traktore a na príslušenstvo. Pravidelne kontrolujte hriadele a kryty proti poškodeniu, používanie poškodené hriadele môže spôsobiť škody na majetku alebo na zdraví.

viac info...
Délka 700 mm
Kategorie 4
Výkon při 540 rpm 26 kW
Výkon při 1000 rpm 40 kW
Výkon pri 540 rpm - HP 35
Výkon pri 1000 rpm - HP 55
Skladom v expedícii1 ks Odosielame / na vyzdvihnutie: Streda 24.07.2024
Skladom u dodávateľa1 Odosielame / na vyzdvihnutie: Streda 31.07.2024
270,89 €s DPH/ ks
270.89
ks

Kardanová hriadeľ určená pre pohon príslušenstva v poľnohospodárstve. Tento kardan je opatrený bezpečnostným prvkom voľnobežnou spojkou.

prenos sily

Pred zakúpením kardanové hriadele je nutné poznať sily, ktoré bude hriadeľ prenášať. Dobré je poznať výkon traktora na vývodovej hriadeli. Toto je v podstate najväčšia sila, ktorou dokáže traktor vyvinúť a teda aj najväčší sila, ktorá môže ísť na kardan. Dôležitejšie však je poznať výkon príslušenstvo a teda silu, ktorá je potrebná pre pohon príslušenstva. Iná sila je potreba pre pohon čerpadla na postrekovači a iná pre pohon veľkého mulčovače. Nesprávnym výberom hriadele buď zbytočne platíte za silný kardan, ktorého prenosovú silu nevyužijete, alebo v opačnom prípade pri poddimenzovaniu hriadeľa ju zničíte pri prvom použití. Dôležité sú tiež otáčky, pri ktorých príslušenstva pracuje. Vo špecifikáciách u každého kardanu nájdete prenosové sily pre daný kardan ako pre otáčky 540 rpm, tak pre 1000 rpm. Pri výbere sa teda riaďte výkonom príslušenstva a je lepšie ľahko predimenzovať. Uvádzané prenosové sily sú určené pre bežnú prevádzku.

zistenie dĺžky

Dĺžku kardanových hriadeľov od tohto výrobcu meriame celkovú od konca ku koncu v stiahnutom stave. Správnu dĺžku zistíme tak, že si nasadíme požadované príslušenstvo na stroj, dáme ho do polohy kedy je najmenšia vzdialenosť medzi vývodovým hriadeľom na traktore a hriadeľom na príslušenstvo, zmeriame si vzdialenosť koncov hriadeľov. K tejto vzdialenosti pridáme cca 5 cm a máme požadovanú dĺžku.

Výsun kardanové hriadele

Kardanové hriadele AMA sú teleskopické. Vysunutie je zabezpečené dvomi do seba zajíždějícími rúrkami v tele hriadeľa. Max odporúčaný výsuve hriadele pre zachovanie prenosové sily je o 1/3 dĺžky rúrok. Dĺžka rúrok je veľmi variabilný vzhľadom ku kategórii kardanu / veľkosti kĺbov ak dĺžke kardanu.

Krátenie kardanových hriadeľov

Kardanové hriadele je možné krátiť. Krátenie hriadele sa vykoná postupným skrátením oboch kovových trubiek hriadeľa a oboch plastových krytov. Všetky súčasti by mali byť skrátené o rovnakú dĺžku. Pre zachovanie prenosové sily musia byť zachovaná dostatočná dĺžka rúrok.

pracovný uhol

Štandardné kardanové hriadele môžu stabilne pracovať pri uhle do maximálne 25 °. Krátkodobo je možné hriadeľ použiť do 45o, taký uhol je však povolený na maximálne 5 minút práce. Pri potrebe väčšieho uhle napríklad pri zatáčaní je nutné hriadeľ odpojiť.

Nasadenie kardanových hriadeľov

Kardanová hriadeľ má na svojom tele označený smer nasadenia. Jednoduchý obrázok ukazuje, ktorý koniec patrí na traktorovú stranu a ktorý na stranu príslušenstvo. Pre životnosť kardanu je dobré zachovávať správne zapojenie kardanu.

údržba

Kardanové hriadele AMA je nutné pravidelne udržiavať. Pravidelne kontrolujte čistotu celého zariadenia, v prípade zašpinenia odstráňte nečistoty. Pravidelne mažte kríža kĺbov, kryty kardanu a rúrky pomocou mazníc na nich umiestnených. Dodržujte mazacie intervaly podľa návodu na obsluhu. Pravidelne tiež ošetrujte hriadeľa na traktore a na príslušenstvo. Pravidelne kontrolujte hriadele a kryty proti poškodeniu, používanie poškodené hriadele môže spôsobiť škody na majetku alebo na zdraví.

Vlastnosti produktu

Obrázek k výrobku 36545 - Kardanová hřídel, 4. kategorie, 800 mm
Vlastnosť Hodnota
Délka 700 mm mm
Kategorie 4
Výkon při 540 rpm 26 kW kW
Výkon při 1000 rpm 40 kW kW
Výkon pri 540 rpm - HP 35
Výkon pri 1000 rpm - HP 55
Vidlice 1"3/8 (35 mm) 6 zubů
Upevnění vidlice Pružný kolík
Měření délky celková délka ve staženém stavu viz obrázek
Poznámka Fotografie je pouze ilustrační
Profil trubky Trojúhelník
Bezpečnostní kroutící moment (násobte x 10) 160 Nm
Rozmer kríža 27x74,6 mm
