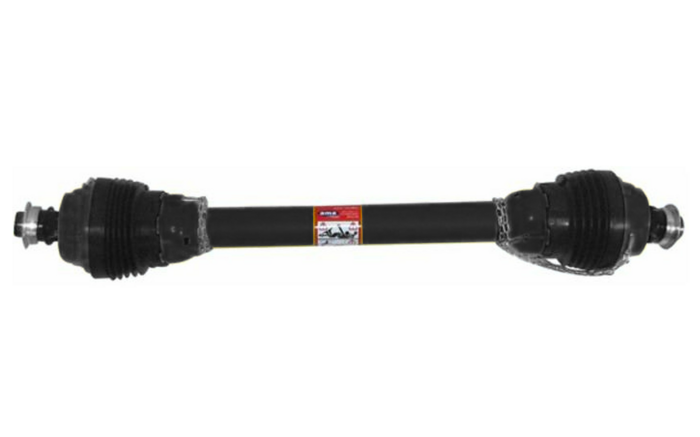

Homokinetický kardanový hriadeľ double, 8. kat., 1950 m...

Kardanový hriadeľ určený na pohon príslušenstva v poľnohospodárstve. Tieto kardanové hriadele sa vyrábajú v Taliansku vo firme AMA Cardan, ktorá patrí do skupiny AMA SpA. Ide o kvalitné výrobky, ktoré spĺňajú všetky certifikačné požiadavky pre Európu.

Prenos sily

Pred zakúpením kardanového hriadeľa je potrebné poznať sily, ktoré bude hriadeľ prenášať. Dobré je poznať výkon traktora na vývodovom hriadeli. Toto je v podstate najväčšia sila, ktorú dokáže traktor vyvinúť a teda aj najväčšia sila, ktorá môže ísť na kardan. Dôležitejšie však je poznať výkon príslušenstva a teda silu, ktorá je potrebná na pohon príslušenstva. Iná sila je potrebná na pohon čerpadla na postrekovači a iná na pohon veľkého mulčovača. Nesprávnym výberom hriadeľa buď zbytočne platíte za silný kardan, ktorého prenosovú silu nevyužijete, alebo v opačnom prípade pri poddimenzovaní hriadeľa ju zničíte pri prvom použití. Dôležité sú aj otáčky, pri ktorých príslušenstvo pracuje. V špecifikáciách u každého kardanu nájdete prenosové sily pre daný kardan ako pre otáčky 540 rpm, tak pre 1000 rpm. Pri výbere sa teda riaďte výkonom príslušenstva a je lepšie ľahko predimenzovať. Uvádzané prenosové sily sú určené pre bežnú prevádzku.

Zistenie dĺžky

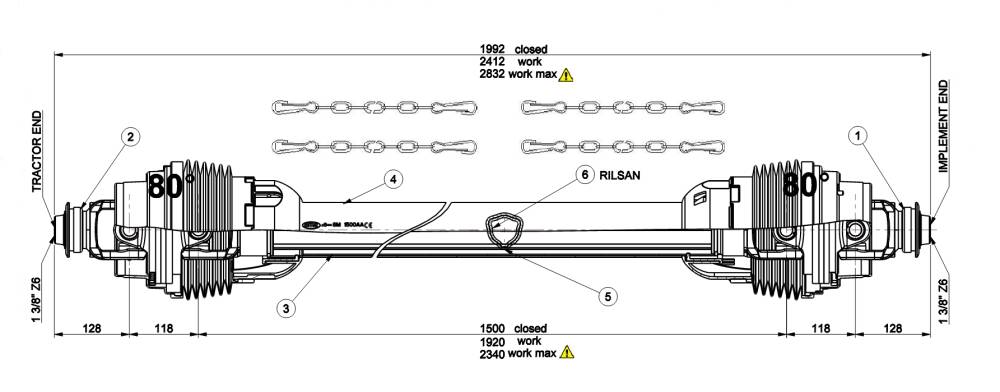

Dĺžku kardanových hriadeľov od tohto výrobcu meriame celkovú od konca ku koncu v stiahnutom stave. Správnu dĺžku zistíme tak, že si nasadíme požadované príslušenstvo na stroj, dáme ho do polohy kedy je najmenšia vzdialenosť medzi vývodovým hriadeľom na traktore a hriadeľom na príslušenstvo, zmeriame si vzdialenosť koncov hriadeľov. K tejto vzdialenosti pridáme cca 5 cm a máme požadovanú dĺžku.

Výsun kardanového hriadeľa

Kardanové hriadele AMA sú teleskopické. Vysunutie je zaistené dvoma do seba zachádzajúcimi rúrkami v tele hriadeľa. Max odporúčaný výsun hriadeľa na zachovanie prenosovej sily je o 1/3 dĺžky rúrok. Dĺžka rúrok je veľmi variabilná vzhľadom na kategóriu kardanu/veľkosti kĺbov a na dĺžku kardanu.

Krátenie kardanových hriadeľov

Kardanové hriadele je možné krátiť. Krátenie hriadeľa sa vykoná postupným skrátením oboch kovových rúrok hriadeľa a oboch plastových krytov. Všetky súčasti by mali byť skrátené o rovnakú dĺžku. Na zachovanie prenosovej sily musí byť zachovaná dostatočná dĺžka rúrok.

Pracovný uhol

Štandardné kardanové hriadele môžu stabilne pracovať pri uhle do maximálne 25 ^° . Krátkodobo je možné hriadeľ použiť do 45 ^° , taký uhol je však povolený na maximálne 5 minút práce. Homokinetické kardanové hriadele sú na jednej, alebo na oboch stranách opatrené homokinetickým kĺbom. Tento kĺb je špeciálne navrhnutý na to, aby prenášal pohon pri maximálnom uhle do 50 ^o dlhodobo a do 80 ^o pri krátkodobom vyhnutí. Pri potrebe väčšieho uhla napríklad pri zatáčaní je nutné hriadeľ odpojiť.

Nasadenie kardanových hriadeľov

Kardanový hriadeľ má na svojom tele označený smer nasadenia. Jednoduchý obrázok ukazuje, ktorý koniec patrí na traktorovú stranu a ktorý na stranu príslušenstva. Pre životnosť kardanu je dobré zachovávať správne zapojenie kardanu.

Údržba

Kardanové hriadele AMA je nutné pravidelne udržiavať. Pravidelne kontrolujte čistotu celého zariadenia, v prípade zašpinenia odstráňte nečistoty. Pravidelne mazajte kríže kĺbov, kryty kardanu a rúrky pomocou mazníc na nich umiestnených. Dodržujte mazacie intervaly podľa návodu na obsluhu. Pravidelne tiež ošetrujte hriadele na traktore a na príslušenstve. Pravidelne kontrolujte hriadele a kryty proti poškodeniu, používanie poškodeného hriadeľa môže spôsobiť škody na majetku alebo na zdraví.
